Flyerkettingenen vlgs werknorm

Steek 5,940 mm bis 12,700 mm



Flyerkettingenen vlgs werknorm

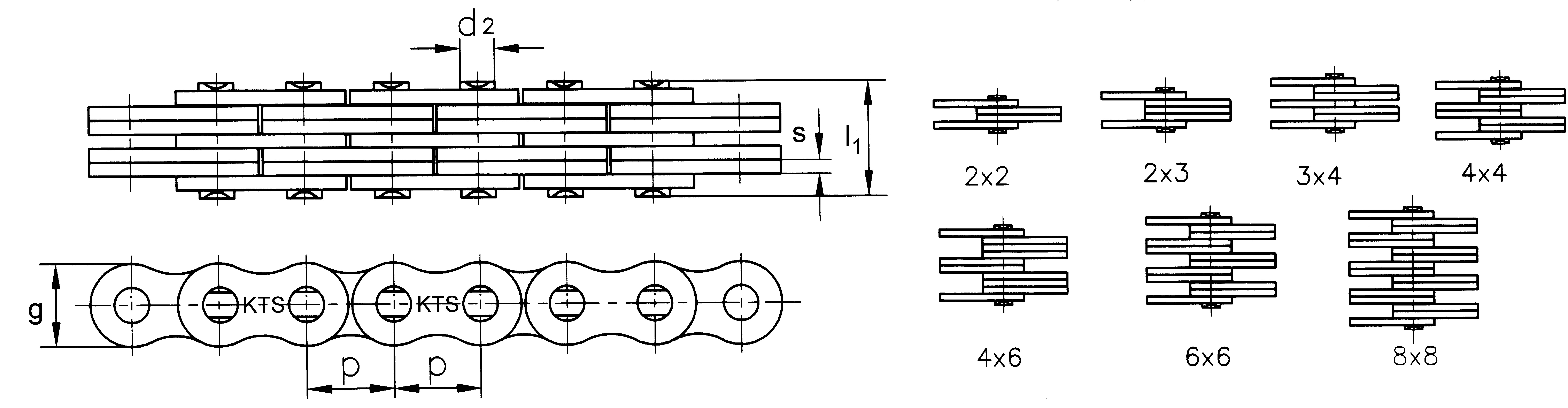

Laschen- Bolzen- Laschen- Laschen- Bolzen- Bruchkraft Bruchkraft Gewicht
Teilung kombination durchm. höhe dicke länge standard Ø erreicht
Ketten- p d2 g s l1 FB q
Nr. mm mm mm mm mm kN kN kg/m
max. max. max. max. min. ca.
FL644 5,940 4 x 4 1,85 4,7 0,6 6,6 6,50 7,80 0,13
FL666 5,940 6 x 6 1,85 4,7 0,6 9,3 9,75 11,80 0,20
FL688 5,940 8 x 8 1,85 4,7 0,6 12,0 13,00 15,60 0,25
FL844 8,000 4 x 4 2,31 6,9 0,7 7,9 10,00 12,10 0,25
FL944 9,525 4 x 4 3,28 8,7 1,0 10,4 21,00 24,70 0,43
FL966 9,525 6 x 6 3,28 8,7 1,0 14,9 31,00 36,80 0,65
F122 12,700 2 x 2 3,58 8,2 1,0 7,0 11,43 13,60 0,19
F1223 12,700 2 x 3 4,45 10,2 2,0 12,8 20,00 23,80 0,61
F1244 12,700 4 x 4 4,45 10,2 1,7 16,7 44,00 52,30 0,83
