Baureihe KLEE

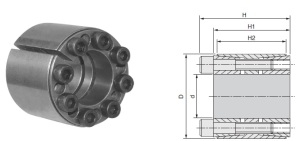

klee-300x141

– selbstzentrierend
– für sehr hohe Drehmomente



Typ Drehmoment
d D H1 H H2 Mt (Nm) Ta (KN)
KLEE025 25 55 40 46 32 750 70
KLEE028 28 55 40 46 32 830 70
KLEE030 30 55 40 46 32 890 70
KLEE035 35 60 54 60 44 1220 80
KLEE038 38 75 54 62 44 2270 130
KLEE040 40 75 54 62 44 2390 130
KLEE042 42 75 54 62 44 2510 130
KLEE045 45 75 54 62 44 2690 130
KLEE048 48 80 54 62 44 3270 150
KLEE050 50 80 64 72 56 3410 150
KLEE055 55 85 64 72 56 4220 170
KLEE060 60 90 64 72 56 5110 180
KLEE065 65 95 64 72 56 5540 190
KLEE070 70 110 78 88 70 10150 310
KLEE075 75 115 78 88 70 10870 320
KLEE080 80 120 78 88 70 12760 340
KLEE085 85 125 78 88 70 14790 380
KLEE090 90 130 78 88 70 15660 380
KLEE095 95 135 78 88 70 16530 380
KLEE100 100 145 100 112 90 23250 510
KLEE110 110 155 100 112 90 27900 530
KLEE120 120 165 100 112 90 35510 650
KLEE130 130 180 116 130 104 45130 770
KLEE140 140 190 116 130 104 56700 870
KLEE150 150 200 116 130 104 65090 940
KLEE160 160 210 116 130 104 74060 1000
KLEE170 170 225 148 164 134 95240 1220
KLEE180 180 235 148 164 134 108050 1290
KLEE190 190 250 148 164 134 121650 1360
KLEE200 200 260 148 164 134 128060 1350
KLEE220 220 285 148 164 134 158470 1580
