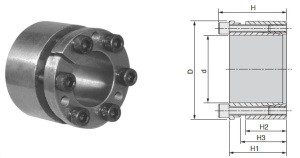

Baureihe KLDA

klda-300x158



– selbstzentrierend
– schnelle Wartung und Montage
– für sehr hohe Drehmomente



Typ Drehmoment
d D H3 H1 H H2 Mt (Nm) Ta (KN)
KLDA019 19 47 31 39 45 26 353 30,6
KLDA020 20 47 31 39 45 26 382 33,4
KLDA022 22 47 31 39 45 26 431 33,4
KLDA024 24 50 31 39 45 26 519 50,2
KLDA025 25 50 31 39 45 26 578 50,2
KLDA028 28 55 31 39 45 26 686 50,2
KLDA030 30 55 31 39 45 26 745 50,2
KLDA032 32 60 31 39 45 26 912 66,9
KLDA035 35 60 31 39 45 26 1010 66,9
KLDA038 38 65 31 39 45 26 1216 66,9
KLDA040 40 65 31 39 45 26 1323 66,9
KLDA042 42 75 36 47 55 30 2128 66,9
KLDA045 45 75 36 47 55 30 2304 92,1
KLDA048 48 80 36 47 55 30 2461 110
KLDA050 50 80 36 47 55 30 2530 122,8
KLDA055 55 85 36 47 55 30 3138 122,8
KLDA060 60 90 36 47 55 30 3314 122,8
KLDA065 65 95 36 47 55 30 4079 122,8
KLDA070 70 110 46 57 67 40 6707 193,5
KLDA075 75 115 46 62 72 40 7354 193,5
KLDA080 80 120 46 62 72 40 7943 193,5
KLDA085 85 125 46 62 72 40 9512 241,9
KLDA090 90 130 46 62 72 40 10100 241,9
KLDA095 95 135 46 62 72 40 11865 241,9
KLDA100 100 145 52 77 89 46 15396 282,8
KLDA110 110 155 52 77 89 46 16867 282,8
KLDA120 120 165 52 77 89 46 22064 353,6
KLDA130 130 180 52 77 89 46 23535 424,3
KLDA140 140 190 59 84 90 51 30210 448,5
KLDA150 150 200 59 84 90 51 36440 489
